irouter:epk:onumgr

返回首页

POL 全光网络

TR069 管理 & ACS

全光网络 OLT 管理

管理光纤网络中的核心设备 OLT,包括 ONU的注册、重启、业务配置等等。

功能列表:

  • 管理多台OLT
  • 所有业务板及端口状态图形显示(在线状态/光功率/连接速率/下挂终端数量/VLAN等)
  • 光猫自动注册(SN/MAC/LOID三种方式),支持多注册模版、多OLT、多业务板、EPON+GPON混合的场景
  • 支持光猫注册时同时下发TR069模版(支持华为光猫、移动光猫)
  • 支持移机功能,光猫从一块业务板移到另外一块业务板,或同一业务板的其他PON端口
  • OLT配置自动保存(光猫自动注册后5分钟内永久保存配置)
  • VLAN 接口及vlan透传管理
  • 端口汇聚配置、状态查看
  • 管理外置式 ONU,如华为 MA5626 8/16/24口等型号 (2021/05/12以后版本支持)
  • 管理带电话的ONU,如华为 MA5620/MA5822 (2021/05/23 以后版本支持)
  • 执行自定义命令

更新日志点击查看

支持的OLT产品:

  • 华为 MA5680T
  • 华为 MA5683T
  • 华为 MA5603T
  • 华为 MA5800 系列
  • 华为 EA5800 系列

旁路部署网络拓扑

光猫助手/光猫精灵/秒开路由以旁路方式连入OLT的上联口,如果OLT上无空闲的上联端口,则接到核心交换机上。

初次连接OLT,将秒开路由的LAN口接入到OLT主控板的ETH口,其初始IP是 10.11.104.2/24。

在秒开路由的LAN口添加扩展IP如 10.11.104.1/255.255.255.0。

OLT上创建管理VLAN并设置IP后,可通过上联口来管理OLT,无需再接主控板ETH口。

创建管理/TR069 VLAN

常见的TR069 VLAN有46、48、4015等,在秒开路由上只需创建一个TR069 VLAN即可,推荐使用VLAN46。

秒开路由VLAN 46 IP固定设为 192.168.46.1,子网掩码或OLT VLAN46的IP 根据光猫数量来规划:

光猫数量子网掩码DHCP 地址池范围OLT VLAN46 IP其他设备VLAN 46 IP
< 500255.255.254.0192.168.46.10-192.168.47.250192.168.46.2192.168.46.3~9
500~2K255.255.248.0192.168.40.10-192.168.47.250192.168.47.254192.168.40.1~9
2K~8K255.255.224.0192.168.32.10-192.168.64.250192.168.64.254192.168.32.1~9

即使DHCP分配的地址池中包含了 192.168.46.1,会自动保留,不会分配给光猫。

其他TR069 VLAN可在OLT上全部映射到VLAN 46,后面会提到。

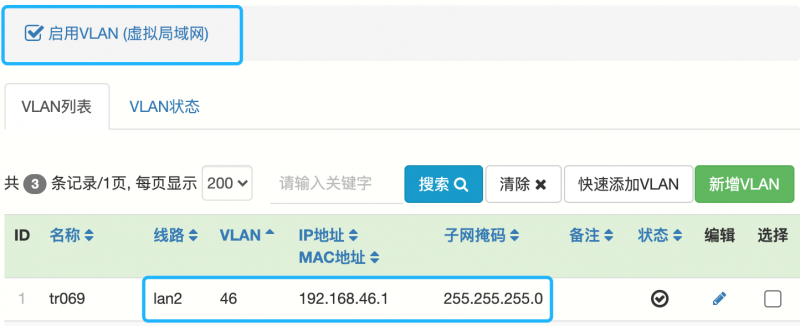

创建VLAN时,同时添加DHCP地址池,如果光猫数量超过200,需要修改默认子网掩码及地址池范围:

TR069 ACS服务器 地址:http://192.168.46.1:9090/

OLT 初次连接

应用-》模块-》检查更新,找到 “onumgr“ 模块,点击安装。

新建Telnet连接:

输入OLT IP/账号/密码:

首次连接需要等待15秒左右获得OLT状态信息:

OLT创建 VLAN

创建成功后,将路由LAN口接入到OLT 19号上联板到1号端口,用PING测试工具PING OLT的IP 192.168.46.2 是否通。

接下来使用上联口来访问OLT,创建新的Telnet连接,使用OLT的 VLAN46接口的IP连接,原来的主控ETH口的线可以断开不用。

依次创建其他TR069 VLAN,及业务所用到的VLAN。

下面的例子用到 36,48,49,57,201,4015,其中201为上网/语音业务VLAN,其他均为TR069 VLAN(不同光猫的TR069 VLAN可能不一样)。

旁路模式下,只需透传TR069 VLAN到秒开路由上,上网及其他业务VLAN无需透传。

创建带宽模版

比如100M,新建DBA模版:

创建线路模版

根据PON类型(EPON/GPON)分别创建不同的线路模版,GPON需要在线路模版中指定所需要用到的VLAN(TR069 VLAN及所有业务VLAN)

EPON 则需要在业务模版中指定VLAN。

GPON 线路模版:

EPON 线路模版:

创建完成后如下:

创建业务模版

根据PON类型(EPON/GPON)分别创建不同的业务模版,EPON需要在业务模版中指定所需要用到的VLAN(TR069 VLAN及所有业务VLAN)。

GPON 业务模版:

EPON 业务模版:

创建完成后,如下:

注册模版/自动注册

EPON和GPON分别创建注册模版,如:

开启自动注册:

插上光猫后,30秒左右会自动被探测到,然后注册,注册大约10~15秒左右:

查看业务VLAN情况:

查看注册日志:

ACS 域名重定向

进入秒开路由-》网络-》DNS参数-》DNS 代理/缓存:

TR069 管理

详细操作请参考:TR069 管理 & ACS

注:您还可以在OLT上给光猫下发TR069模版,无需进光猫手动配置。 参考 通过 OLT 下发 TR069 模块

故障排查

光猫无法注册: 光猫上的注册灯一直闪烁,表示未注册,可能原因:

  1. OLT 未开自动注册,或自动注册配置有问题(缺少注册模版)
  2. 光纤线路故障,光衰太大?

光猫注册成功,TR069无法发现设备:光猫注册灯常亮,但在TR069中看不到设备:

检查路由上 DHCP IP分配记录中是否有TR069 VLAN的新设备:

网络-》DHCP 服务器-》当前IP分配信息:

  1. 如果没有IP分配信息,说明光猫上TR069 VLAN没有添加,或光猫上无TR069,具体需要登录光猫查看。
  2. 如果DHCP有IP分配信息,可能缺少ACS域名重定向记录

管理 ONU/MA562X/582X 等

常见问题FAQ

1. 现有模版新增VLAN

GPON 在线路模版中增加,EPON 在业务模版中增加

如果该VLAN为TR069业务使用,还需要在注册模版中添加vlan映射规则,比如映射到46

添加完成后,删除OLT上已注册光猫记录,让光猫重新注册即可。
